AC Anahtarlamalı Katı Hal Rölelesi

Greegoo GD Serisi  AC Çıkışlı Takılabilir Katı Hal Röleleri, endüstri standardı 12 x 29 mm takılabilir Elektromekanik Rölelerin  yerini almak üzere tasarlanmıştır  ve  birçok uygulamada geleneksel EMR anahtarlama çözümlerine göre önemli performans avantajları sunar.

SPST NO, NC, NO+NC konfigürasyonu, tek kanal, çift kanal ve üç kanal çıkışı bulunan GD Serisi, 24 – 440 VAC veya 4 – 240VAC veya 4 – 36VAC, 5A’da 1A, 3A ve 5 Amper çıkış değerleri sunar , 8A ve 12A olup IEC dereceli ve CE sertifikalıdır.

Tek Fazlı Katı Hal Röleleri (PDF)

Uygulamalar

• Plastik enjeksiyon kalıplama ekipmanı

• Paketleme ekipmanları

• Profesyonel pişirme ekipmanları

• Aydınlatma kontrolü

• HVAC ve R

Model Açıklaması:

GD serisi AC anahtarlama fişi tipi SSR röleleri

L – 50/60HZ, düşük frekans; H – 0-1000Hz, yüksek frekans

5 – Röle Soket Kodu H5; 6 – Röle Soket Kodu H6

1 – 1 kanal çıkışı; 2 – çift çıkış; 3 üçlü çıkış

K – Normal Açık; B – Normal Kapanış

01 – 1A; 03 – 3A; 05 – 5A; 08 – 8A; 12 – 12A

44 – 24-440VAC; 24 – 4-240VAC; 36 – 4-36VAC

D – DC kontrolü; A – Ac kontrolü

Plug-in paketinin özelliği

• Endüstri standardı EMR eklenti paketinde AC çıkışlı Katı Hal Rölesi
• 1A, 3A, 5A, 8A, 12Amp Değerleri
• 24-440 VAC, 4-240VAC yük voltajı aralığı
• Standart DIN rayına ve PCB’ye monte edilebilir soketlere uyar
• LED giriş durumu göstergesi
• AC veya DC kontrolü
• IEC Onaylı, CE ve RoHS Uyumlu
• Beygir Gücü Derecelendirilmiş, Pilot Görev Derecelendirilmiş

Özellikler (1/2/3 kanal çıkışı)

1000Hz’e kadar Yüksek Frekans

Modeli	Anahtar modu	Kontrol voltajı	Çalışma gerilimi	Anma akımı	Röle Tabanı	SSR boyutu	Sıklık
GDH51K-0124D	1Hayır	5-28VDC	4-240VAC	1 A	12x29mm	38x29mm	0-1000Hz
GDH51K-0324D	1Hayır	5-28VDC	4-240VAC	3 A	12x29mm	38x29mm	0-1000Hz
GDH51K-0524D	1Hayır	5-28VDC	4-240VAC	5A	12x29mm	38x29mm	0-1000Hz
GDH51K-0124A	1Hayır	9-24VAC	4-240VAC	1 A	12x29mm	38x29mm	0-1000Hz
GDH51K-0324A	1Hayır	9-24VAC	4-240VAC	3 A	12x29mm	38x29mm	0-1000Hz
GDH51K-0524A	1Hayır	9-24VAC	4-240VAC	5A	12x29mm	38x29mm	0-1000Hz
GDH51K-0536D	1Hayır	5-28VDC	4-36VAC	5A	12x29mm	38x29mm	0-1000Hz
GDH51K-0836D	1Hayır	5-28VDC	4-36VAC	8A	12x29mm	38x29mm	0-1000Hz
GDH51K-1236D	1Hayır	5-28VDC	4-36VAC	12A	12x29mm	38x29mm	0-1000Hz
GDH51K-0536A	1Hayır	9-24VAC	4-36VAC	5A	12x29mm	38x29mm	0-1000Hz
GDH51K-0836A	1Hayır	9-24VAC	4-36VAC	8A	12x29mm	38x29mm	0-1000Hz
GDH51K-1236A	1Hayır	9-24VAC	4-36VAC	12A	12x29mm	38x29mm	0-1000Hz
GDH52K-0124D	2Hayır	5-28VDC	4-240VAC	1 A	12x29mm	38x29mm	0-1000Hz
GDH52K-0324D	2Hayır	5-28VDC	4-240VAC	3 A	12x29mm	38x29mm	0-1000Hz
GDH52K-0524D	2Hayır	5-28VDC	4-240VAC	5A	12x29mm	38x29mm	0-1000Hz
GDH52K-0536D	2Hayır	5-28VDC	4-36VAC	5A	12x29mm	38x29mm	0-1000Hz
GDH52K-0836D	2Hayır	5-28VDC	4-36VAC	8A	12x29mm	38x29mm	0-1000Hz
GDH52K-1236D	2Hayır	5-28VDC	4-36VAC	12A	12x29mm	38x29mm	0-1000Hz
GDH62K-0124D	2Hayır	5-28VDC	4-240VAC	1 A	21x27mm	38x27mm	0-1000Hz
GDH62K-0324D	2Hayır	5-28VDC	4-240VAC	3 A	21x27mm	38x27mm	0-1000Hz
GDH62K-0524D	2Hayır	5-28VDC	4-240VAC	5A	21x27mm	38x27mm	0-1000Hz
GDH62K-0124A	2Hayır	9-24VAC	4-240VAC	1 A	21x27mm	38x27mm	0-1000Hz
GDH62K-0324A	2Hayır	9-24VAC	4-240VAC	3 A	21x27mm	38x27mm	0-1000Hz
GDH62K-0524A	2Hayır	9-24VAC	4-240VAC	5A	21x27mm	38x27mm	0-1000Hz
GDH62K-0536D	2Hayır	5-28VDC	4-36VAC	5A	21x27mm	38x27mm	0-1000Hz
GDH62K-0836D	2Hayır	5-28VDC	4-36VAC	8A	21x27mm	38x27mm	0-1000Hz
GDH62K-1236D	2Hayır	5-28VDC	4-36VAC	12A	21x27mm	38x27mm	0-1000Hz
GDH62K-0536A	2Hayır	9-24VAC	4-36VAC	5A	21x27mm	38x27mm	0-1000Hz
GDH62K-0836A	2Hayır	9-24VAC	4-36VAC	8A	21x27mm	38x27mm	0-1000Hz
GDH62K-1236A	2Hayır	9-24VAC	4-36VAC	12A	21x27mm	38x27mm	0-1000Hz

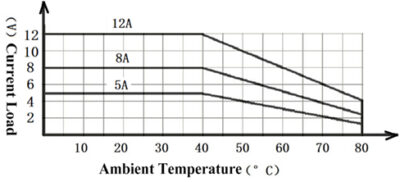

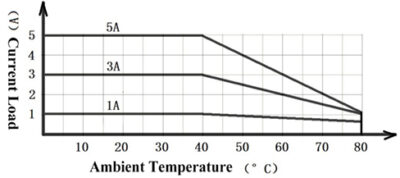

Ortam Sıcaklığı ve Yük Akımı Eğrisi
