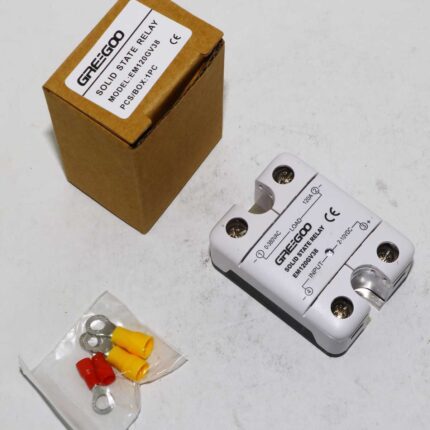

EM120GV38 – 4-20mA 0-10V SSR
4-20mA 0-10V Katı Hal Rölesi
EM serisi tek fazlı 0-10V veya 4-20mA kontrol edilebilir AC katı hal rölesi, faz kaydırma tetikleme devresi, direnç emilim devresi ve silikon scr’yi entegre eder. Kontrol sinyalini ayarlayarak, çıkış gücünü ayarlamak için direnç yükündeki voltajı değiştirir. Aydınlatma ekipmanı aydınlatma ayarı, sivil endüstriyel ısıtma sıcaklık kontrolü ve motor hız kontrolü, plastik emme makinesi ve diğer durumlarda yaygın olarak kullanılabilir.
Parça Numaraları
| Kontrol Voltajı (Giriş Sinyali) | Çıktı Gerilim | Anma Çalışma Akımı | ||||||
| 10Amp | 25Amper | 40Amper | 60Amper | 80Amp | 100Amp | 120Amp | ||
| 4-20mA | 0-240VAC | EM10GA24 | EM25GA24 | EM40GA24 | EM60GA24 | EM80GA24 | EM100GA24 | EM120GA24 |
| 4-20mA | 0-380VAC | EM10GA38 | EM25GA38 | EM40GA38 | EM60GA38 | EM80GA38 | EM100GA38 | EM120GA38 |
| 0-10VDC | 0-240VAC | EM10GV24 | EM25GV24 | EM40GV24 | EM60GV24 | EM80GV24 | EM100GV24 | EM120GV24 |
| 0-10VDC | 0-380VAC | EM10GV38 | EM25GV38 | EM40GV38 | EM60GV38 | EM8OGV38 | EM100GV38 | EM120GV38 |
Şartname
| Parametre | Birim | Şartname Sınırları | ||||||
| Yük Akımı | Amperler | 10 | 25 | 40 | 60 | 80 | 100 | 120 |
| Yük Akımı Aralığı | Silahlar | 0,05 ila 10 | 0,05 ila 25 | 0,1 ila 40 | 0,1 ila 60 | 0,1 ila 80 | 0,1 ila 100 | 0,1 ila 120 |
| Kontrol Voltajı | mA/V | 4-20mA veya 2-10VDC | ||||||
| Yük Voltajı Düzenleme Aralığı | V | 0-240VAC veya 0-380VAC | ||||||
| Minimum Açık Akım | birader | 50mA | ||||||
| Maksimum Açık Durum Gerilim Düşümü | Vrms | 2V | ||||||
| Maksimum Kapalı Durum Akımı | birader | 5mA | ||||||
| Açma-Kapama Zamanı | Bayan | ≤10ms | ||||||
| Çalışma Frekansı | Hz | ≤45-65Hz | ||||||
| Dielektrik Dayanımı, Girişten Çıkışa | Vrms | 2500Vrms | ||||||
| Dielektrik Gücü, Tabana Giriş/Çıkış | Vrms | 2500Vrms | ||||||
| Ortam Çalışma Sıcaklığı Aralığı | ℃ | -30 ila 80℃ | ||||||
