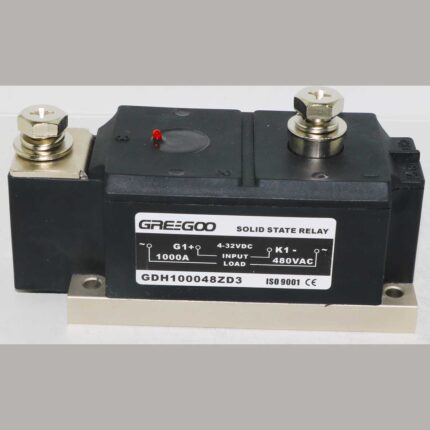

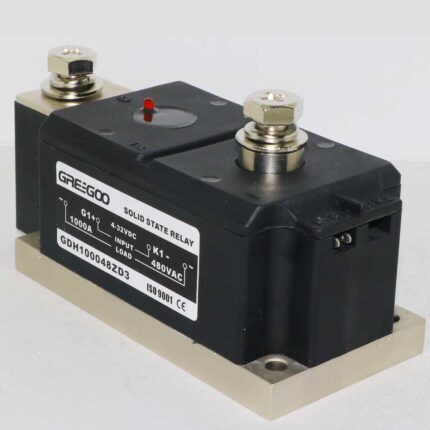

GDH10048ZD3B
60-150A Katı Hal Röleleri SSR
Tek Fazlı Katı Hal Rölesi (SCR çıkışı)
Serisi GDH, 60 ila 150 Amper anahtarlama gücüne izin veren güç hattı röleleridir. 280 ila 480 Volt AC Gerilim değerlerine sahiptir. GDH serisi Çift SCR Güç Hibrit teknolojisi, büyük ölçüde artırılmış çevrimsel ömür için son derece verimli termal yönetim sağlar.
Özellikler
Yüksek performans/düşük maliyetli devre tasarımı.
Mantık uyumlu akım düzenlemeli giriş.
2500 Vrms optik izolasyon.
Hem “Sıfır Voltaj” hem de faz kontrollü “Rastgele Anahtarlama” versiyonları.
480 Vrms hizmeti için yüksek voltaj (1200 Vpk) versiyonları.
Kontrol girişi için LED göstergesi.
Kontrol voltaj aralığı: 4~16 Vdc, 4 ila 32 Vdc veya 90~280Vac.
Sembol | Anlam |
G | Greegoo |
D | Tek fazlı |
H | SCR çıkışı |
* | 60-60A, 80-80A, 100-100A, 120-120A,150-150A |
* | 28-280V,48-480V |
* | Z-sıfır kontrolü, R-rastgele kontrolü |
* | D1-4-16Vdc, D3-4-32Vdc, A2-90-280Vac |
Örneğin: | GDH8048ZD3, tek faz, SCR çıkışı, 80A,480Vac,4-32Vdc kontrol |
Gerilim | Kontrol volt | Anma işletme akımı | ||
60 Amp | 80 Amp | 100 Amp | ||
280 VAC | 4 ila 16 Vdc | GDH6028ZD1B | GDH8028ZD1B | GDH10028ZD1B |
“Sıfır Voltaj” | 4 ila 32 Vdc | GDH6028ZD3B | GDH8028ZD3B | GDH10028ZD3B |
280 VAC | 4 ila 16 Vdc | GDH6028RD1B | GDH8028RD1B | GDH10028RD1B |
“Rastgele Geçiş” | 4 ila 32 Vdc | GDH6028RD3B | GDH8028RD3B | GDH10028RD3B |
480 VAC | 4 ila 16 Vdc | GDH6048ZD1B | GDH8048ZD1B | GDH10048ZD1B |
“Sıfır Voltaj” | 4 ila 32 Vdc | GDH6048ZD3B | GDH8048ZD3B | GDH10048ZD3B |
480 VAC | 4 ila 16 Vdc | GDH6048RD1B | GDH8048RD1B | GDH10048RD1B |
“Rastgele Geçiş” | 4 ila 32 Vdc | GDH6048RD3B | GDH8048RD3B | GDH10048RD3B |
100 Amp | 120 Amp | 150 Amp | ||
280 VAC | 4 ila 16 Vdc | GDH10028ZD1B | GDH12028ZD1B | GDH15028ZD1B |
“Sıfır Voltaj” | 4 ila 32 Vdc | GDH10028ZD3B | GDH12028ZD3B | GDH15028ZD3B |
280 VAC | 4 ila 16 Vdc | GDH10028RD1B | GDH12028RD1B | GDH15028RD1B |
“Rastgele Geçiş” | 4 ila 32 Vdc | GDH10028RD3B | GDH12028RD3B | GDH15028RD3B |
480 VAC | 4 ila 16 Vdc | GDH10048ZD1B | GDH12048ZD1B | GDH15048ZD1B |
“Sıfır Voltaj” | 4 ila 32 Vdc | GDH10048ZD3B | GDH12048ZD3B | GDH15048ZD3B |
480 VAC | 4 ila 16 Vdc | GDH10048RD1B | GDH12048RD1B | GDH15048RD1B |
“Rastgele Geçiş” | 4 ila 32 Vdc | GDH10048RD3B | GDH12048RD3B | GDH15048RD3B |
