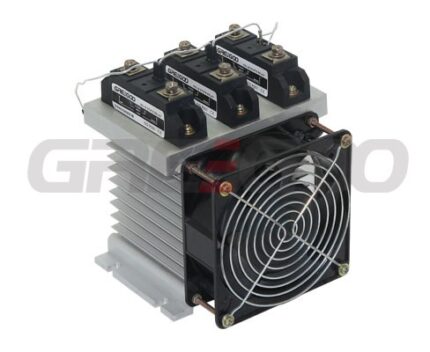

200-400A Üç Fazlı Katı Hal Röleleri
GTH serisi üç fazlı Solid State Röleler üç fazlı yüklerde, SCR Çıkışında kullanılır. GTH serisi, Çift SCR Güç Hibrit teknolojisidir ve döngüsel ömrünün büyük ölçüde artması için yüksek verimli termal yönetim sağlar.
Özellik:
– Üç Fazlı Katı Hal Röleleri –
Nominal çalışma akımı 3X200, 3X300, 3X400 Amper.
– 660 Vrms hizmeti için yüksek gerilim (1400 Vpk) versiyonları.
– Giriş Voltaj Aralığı 4 ila 32 Vdc
– 2500 Vrms Optik İzolasyon. (giriş/çıkış)
– Kontrol girişi için LED göstergesi.
| Sembol | Anlam |
| G | Gregoo |
| T | Üç faz |
| H | SCR çıkışı |
| * | 400-400A, 300-300A, 200-200A |
| * | 66-660VAC, 44-440VAC |
| * | Z-sıfır geçiş kontrolü |
| * | D3: 4-32Vdc, A2: 160-240Vac |
| Örneğin: | GTH40066ZD3, 3 faz, 400A，660Vac，4-32Vdc kontrol |
| Modeli | Yük voltajı | Yük akımı | Kontrol voltajı | Durum | Yalıtım voltajı |
| GTH20044ZD3 | 40-440VAC | 200A | 4-32VDC | NEDEN OLMUŞ | ≥2500VAC |
| GTH30044ZD3 | 40-440VAC | 300A | 4-32VDC | NEDEN OLMUŞ | ≥2500VAC |
| GTH40044ZD3 | 40-440VAC | 400A | 4-32VDC | NEDEN OLMUŞ | ≥2500VAC |
| GTH20044ZA2 | 40-440VAC | 200A | 160-240VAC | NEDEN OLMUŞ | ≥2500VAC |
| GTH30044ZA2 | 40-440VAC | 300A | 160-240VAC | NEDEN OLMUŞ | ≥2500VAC |
| GTH40044ZA2 | 40-440VAC | 400A | 160-240VAC | NEDEN OLMUŞ | ≥2500VAC |
| GTH20066ZD3 | 40-660VAC | 200A | 4-32VDC | NEDEN OLMUŞ | ≥2500VAC |
| GTH30066ZD3 | 40-660VAC | 300A | 4-32VDC | NEDEN OLMUŞ | ≥2500VAC |
| GTH40066ZD3 | 40-660VAC | 400A | 4-32VDC | NEDEN OLMUŞ | ≥2500VAC |
| GTH2 0066ZA2 | 40-660VA C | 2 0 0A | 160-24 0VAC | NEDEN OLMUŞ | ≥ 250 0VAC |
| GTH3 0066ZA2 | 40-660VA C | 300A | 160-24 0VAC | NEDEN OLMUŞ | ≥ 250 0VAC |
| GTH4 0066ZA2 | 40-660VA C | 400A | 160-24 0VAC | NEDEN OLMUŞ | ≥ 250 0VAC |
Boyut: 120x84x56mm
Montaj boyutu: 50x106mm M4/M5 vida.
RC emilimli çıkış terminalleri.
