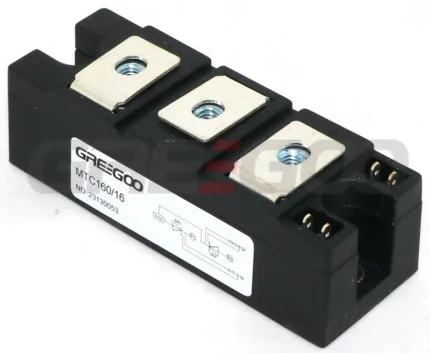

Çift tristör modülü 300A 350A
| Sembol | Anlam |
| M | Modül |
| T | Faz kontrol tristörü |
| C | C – seri, A – ortak anot, K – ortak katot, X – anti-paralel |
| 26 | Ortalama akım |
| 12 | Voltaj kodu: kod x 100 = VRRM |
| Örn. | MTC26-12, Çift tristör modülü, seri bağlantı, 26A, 1600V. |
| DRM ve RRM | Ben T(AV) | Ben TSM’yim | dv/dt | d/dt | Ben DRM | Ben GT’yim | V GT | Ben H | VTM / ITM | V’YE | r T | R jc | |
| Ben RRM’yim | |||||||||||||
| V | TC= | KA | V/biz | A/bize | birader | birader | V | birader | V /A | V | ay | ℃/W | |
| 85℃ A | |||||||||||||
| MTC300, MTA300, MTK300, MTX300 | 600-1800 | 300 | 9.3 | 800 | 100 | 40 | 180 | 2.5 | 100 | 1.58/900 | 0,8 | 0,72 | 0,12 |
| MTC350, MTA350, MTK350, MTX350 | 600-1800 | 350 | 11 | 800 | 100 | 40 | 180 | 2.5 | 100 | 1.45/1050 | 0,8 | 0,5 | 0,09 |
