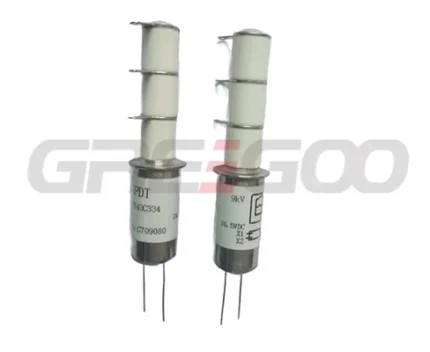

10KV Yüksek Gerilim Rölesi GHR-43A/B/C
Ürün özellikleri | Birimler | GHR43A | GHR43B | GHR43C | ||
İletişim Formu | A | B | C | |||
İletişim Düzenlemesi | SPST-HAYIR | SPST-NC | SPDT | |||
Test Voltajı, (kV, Tepe), Test Maks., Kontaklar ve Tabana (15 μA Kaçak Maks., dc veya 60Hz) | KV Zirvesi | 11 | 11 | 11 | ||
| Nominal Çalışma Voltajı, (kV,Tepe), İletişim & Üsse (15 μA Kaçak Maks.) | DC veya 60Hz | KV Zirvesi | 10 | 10 | 10 | |
2,5 MHz | KV Zirvesi | 7 | 7 | 7 | ||
16MHz | KV Zirvesi | 6 | 6 | 6 | ||
32MHz | KV Zirvesi | 4 | 4 | 4 | ||
Sürekli Akım, Maksimum Taşıma | DC veya 60Hz | Amperler | 25 | 25 | 25 | |
2,5 MHz | Amperler | 20 | 20 | 20 | ||
16MHz | Amperler | 13 | 13 | 13 | ||
32MHz | Amperler | 10 | 10 | 10 | ||
Bobin Hi-Pot (V RMS, 60 Hz) | V | 500 | 500 | 500 | ||
Kapasitans | Açık İletişimler Arasında | pF | 1.2 | 1.2 | 1.2 | |
Zemine Temaslar | pF | 1.2 | 1.2 | 1.2 | ||
Direnç, Kontak Maksimum @ 1A, 28Vdc | Ω | 0,02 | 0,02 | 0,02 | ||
Çalışma Süresi, Maksimum | Hanım | 10 | 10 | 10 | ||
Yayın Süresi, Maksimum | Hanım | 10 | 10 | 10 | ||
Çalışma Sıcaklığı Ortam | °C | -55~ 125 | -55~ 125 | -55~ 125 | ||
Şok, 1/2 Sinüs 11ms (Tepe) | G’ler | 50 | 50 | 50 | ||
Titreşim, Sinüs (10-2000 Hz Tepe) | G’ler | 10 | 10 | 10 | ||
Mekanik Ömür | Döngüler | 2 milyon | 2 milyon | 2 milyon | ||
Ağırlık | G | 28 | 28 | 28 | ||
| Nominal,Volt dc | 12 | 26,5 | 115 |
| Alma, Volt dc, Maks. | 8 | 16 | 80 |
| Düşüş,Volt dc,Min | 0,5-5 | 1-10 | 5-50 |
| Bobin Direnci (Ω±10%) | 70 | 290 | 4700 |
| ※ Listelenen derecelendirmeler 25°C içindir | |||
| GHR43 | Tasarım kodu | Greegoo Yüksek Gerilim Rölesi |
| B | İletişim Formu | A: SPST-HAYIR |
| B: SPST-NC | ||
| Ç: SPDT | ||
| 5 | Bobin voltajı | 2 – 12Vdc veri yolu kablosu |
| 3 – 26.5Vdc veri yolu kablosu | ||
| 5 – 115Vdc veri yolu kablosu | ||
| 7 – 12Vdc taret terminali | ||
| 8 – 26.5Vdc taret terminali | ||
| 9 – 115Vdc taret terminali | ||
| 3 | Yüksek gerilim bağlantı yöntemi | 3 – Lehim bağlantısı |
| 2 | Montaj yöntemi | 2 – Flanşlı |
| 4 – Standart |
◆Kompakt, yerden tasarruf sağlayan tasarım
◆Düşük akımlı yüklerin güç anahtarlaması için vakumlu dielektrik.
◆Anten kuplör uygulamalarında yaygın olarak kullanılır
◆Kısa aktüatör, alçak profil, 10kV röle
