GKKT 323/16 E

GKKT serisi tristör modülleri

GKKT Semikron modülleri, yarı iletken tristörlerin (tristör-tristör tipi) dual topolojisine sahip monolitik tasarıma sahiptir. 570A’e kadar yük ve 2200V’a kadar ters darbe gerilimlerine sahip DC ve AC devrelerinde kullanılır.

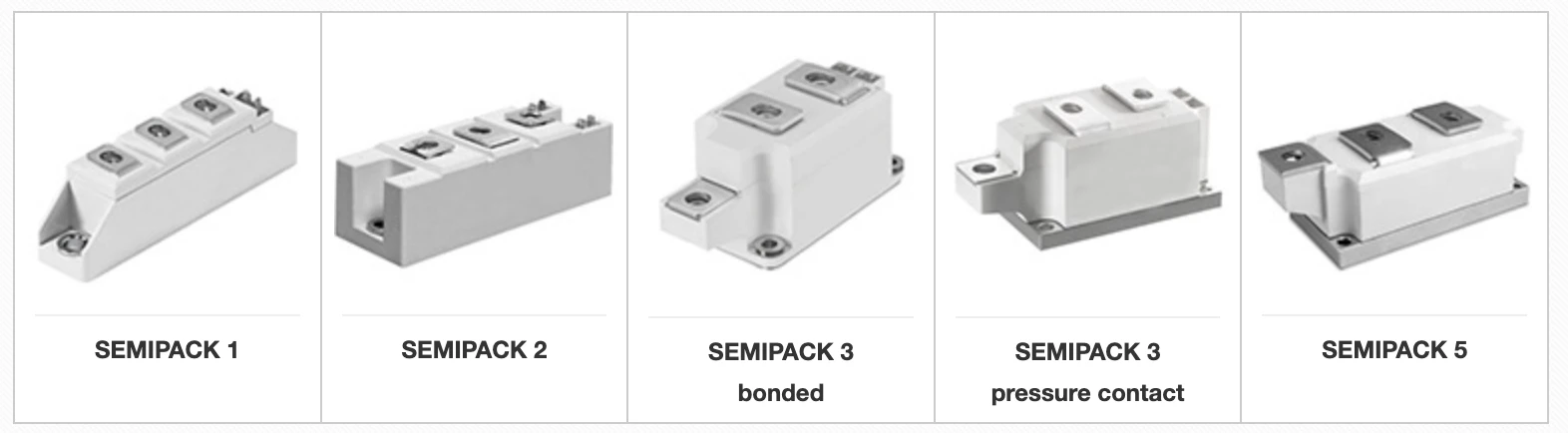

SEMIPACK ailesinin üç farklı iç yapısı vardır:

Lehimli yapı (SEMIPACK 1) – temas lehim katmanları ile sağlanır;
Bağlı yapı (SEMIPACK 2, 3) – çiplerin üst elektrodu ile DBC’ler arasındaki bağlantı, bağlantı telleri ile gerçekleştirilir;
Basınç temaslı yapı (SEMIPACK 3, 5) – temas, basınçla, lehimsiz montajla sağlanır.

SKKT tristör modülleri çeşitli güç ekipmanlarında – güç ve kontrol üniteleri, güç regülatörleri, AC regülatörleri, konvertörler, yüksek fırın veya kimyasal proses kontrolörleri, kaynak ekipmanları ve AC konvertörler için doğrultucu olarak – kullanılır.

Tip	V _RRM V _DRM	TAV I _FAV_@ T _C	T.C.	Ben _TSM Ben _FSM @ T _jmax	VT _(TO) @ _Tjmaks	r _T @ T _jmax	R _th(jc) çip başına devam ediyor	Çip başına R _th(cs)	T _j	Dava
	V	A	℃	A	V	ay	K/A	K/A	℃
GKKT15	600-1600	13.5	85	280	1.1	20	1.6	0,2	-40 … 125	W15
GKKT20	800-1600	18	85	280	1	16	1.2	0,2	-40 … 125	W20
GKKT20B	800-1600	18	85	280	1	16	1.2	0,2	-40 … 125	W20
GKKT27	800-1600	25	85	480	0,9	12	0,9	0,2	-40 … 125	W20
GKKT27B	800-1600	25	85	480	0,9	12	0,9	0,2	-40 … 125	W20
GKKT42	800-1800	40	85	850	1	4.5	0,65	0,2	-40 … 125	W20
GKKT42B	800-1800	40	85	850	1	4.5	0,65	0,2	-40 … 125	W20
GKKT57	800-1800	50	85	1250	0,9	3.5	0,57	0,2	-40 … 125	W20
GKKT57B	800-1800	50	85	1250	0,9	3.5	0,57	0,2	-40 … 125	W20
GKKT 58/16 D	1600	55	85	1200	1	4.8	0,47	0,22	-40 … 130	W20
GKKT58B16E	1600	55	85	1200	1	4.8	0,47	0,22	-40 … 130	W20
GKKT72	800-1800	70	85	1450	0,9	3.5	0,35	0,2	-40 … 125	W20
GKKT72B	800-1800	70	85	1450	0,9	3.5	0,35	0,2	-40 … 125	W20
GKKT92	800-1800	95	85	1750	0,9	2	0,28	0,2	-40 … 125	W20
GKKT92B	800-1800	95	85	1750	0,9	2	0,28	0,2	-40 … 125	W20
GKKT106	800-1800	106	85	1900	0,9	2	0,28	0,2	-40 … 130	W20
GKKT106B	800-1800	106	85	1900	0,9	2	0,28	0,2	-40 … 130	W20
GKKT 107/16 D	1600	119	85	1900	0,9	3.35	0,19	0,22	-40 … 130	W20
GKKT107B16E	1600	119	85	1900	0,9	3.35	0,19	0,22	-40 … 130	W20
GKKT122	800-1800	129	85	3200	0,85	2	0,2	0,13	-40 … 125	W34
GKKT132	800-1800	137	85	4000	1	1.6	0,18	0,1	-40 … 125	W34
GKKT162	800-1800	156	85	5000	0,85	1.5	0,17	0,1	-40 … 125	W34
GKKT172	1400-1800	175	85	5000	0,83	1.3	0,155	0,1	-40 … 125	W34
GKKT250	800-1800	250	85	8000	0,93	0,45	0,14	0,04	-40 … 130	W50
GKKT273	1200-1800	273	85	8000	0,9	0,92	0,104	0,08	-40 … 130	W50
GKKT323	1200-1800	320	85	8200	0,81	0,85	0,091	0,08	-40 … 130	W50
GKKT330	800-1800	305	85	8000	0,8	0,6	0,11	0,04	-40 … 130	W50
GKKT 460/16 D	1600	460	85	15500	0,88	0,45	0,072	0,02	-40 … 130	W60
GKKT570	1200-1800	570	85	15500	0,78	0,32	0,069	0,02	-40 … 135	W60

Semipack 1 Spesifikasyonu

Seri	Tip	ITAv/lFAV (Tc=85℃)	VRRM/VDRM	ITSM IFSM	Ben	VT(TO)	rT	Teşekkür ederim	Tvj max	Rthj-c) (çip başına)
		A	V	A	kA².s	V	ay	μs	℃	℃/W
GKKT20	GKKT 20/08E	20	800-1600	280	0,39	1.00	16	80	125	1.30
	GKKT 20/12E
	GKKT 20/14E
	GKKT 20/16E
GKKT20B	GKKT 20B/08E	20	800-1600	280	0,39	1.00	16	80	125	1.30
	GKKT20B/12E
	GKKT 20B/14E
	GKKT 20B/16E
GKKT27	GKKT 27/08E	25	800-1600	480	1.15	0,90	12	80	125	0,95
	GKKT27/12E
	GKKT27/14E
	GKKT27/16E
GKKT27B	GKKT27B/08E	25	800-1600	480	1.15	0,90	12	80	125	0,95
	GKKT27B/12E
	GKKT27B/14E
	GKKT27B/16E
GKKT42	GKKT42/08E	40	800-1000	850	3.6	1.00	4.5	80	125	0,69
	GKKT42/12E
	GKKT42/14E
	GKKT42/16E
	GKKT42/18E
GKKT42B	GKKT42B/08E	40	800-1000	850	3.6	1.00	4.5	80	125	0,69
	GKKT42B/12E
	GKKT42B/14E
	GKKT42B/16E
	GKKT42B/18E
GKKT57	GKKT57/08E	50	800-1800	1250	8.0	0,90	3.5	80	125	0,60
	GKKT57/12E
	GKKT57/14E
	GKKT57/16E
	GKKT57/18E
GKKT57B	GKKT57B/08E	50	800-1800	1250	8.0	0,90	3.5	80	125	0,60
	GKKT57B/12E
	GKKT57B/14E
	GKKT57B/16E
	GKKT57B/18E
GKKT57H4	GKKT 57/20E H4	50	2000-2200	1250	8.0	0,90	3.5	80	125	0,60
	GKKT57/22E H4
GKKT58	GKKT58/16E	55	1600	1200	7.2	1.00	4.8	170	130	0,49
GKKT58B	GKKT58B/16E
GKKT72	GKKT72/08E	70	800-1800	1450	10.5	0,90	3.5	80	125	0,37
	GKKT72/12E
	GKKT72/14E
	GKKT72/16E
	GKKT72/18E
GKKT72B	GKKT72B/08E	70	800-1800	1450	10.5	0,90	3.5	80	125	0,37
	GKKT72B/12E
	GKKT72B/14E
	GKKT72B/16E
	GKKT72B/18E
GKKT72H4	GKKT 72/20E H4	70	2000-2200	1450	10.5	0,90	3.5	80	125	0,37
	GKKT 72/22E H4
GKKT92	GKKT92/08E	95	800-1800	1750	15	0,90	2.0	100	125	0,30
	GKKT92/12E
	GKKT92/14E
	GKKT92/16E
	GKKT92/18E
GKKT92B	GKKT92B/08E	95	800-1800	1750	15	0,90	2.0	100	125	0,30
	GKKT92B/12E
	GKKT92B/14E
	GKKT92B/16E
	GKKT92B/18E
GKKT106	GKKT106/08E	106	800-1800	1900	18	0,90	2.0	100	130	0,30
	GKKT106/12E
	GKKT106/14E
	GKKT106/16E
	GKKT106/18E
GKKT106B	GKKT106B/08E	106	800-1800	1900	18	0,90	2.0	100	130	0,30
	GKKT106B/12E
	GKKT106B/14E
	GKKT106B/16E
	GKKT106B/18E
GKKT107	GKKT107/16E	119	1600	1900	18	0,90	3.35	200	130	0,20
GKKT107B	GKKT107B/16E

Semipack 1 boyutları

Semipack 2 spes

Semipack 2 spesifikasyonu

Seri	Tip	ITAv/lFAV (Tc=85℃)	VRRM/VDRM	ITSM IFSM	Ben	VT(TO)	rT	Teşekkür ederim	Tvj max	Rthj-c) (çip başına)
		A	V	A	kA².s	V	ay	μs	℃	℃/W
YARI PAKET2
GKKT122	GKKT122/08E	129	800-1800	3200	51.2	0,85	2.0	120	125	0,21
	GKKT122/12E
	GKKT122/14E
	GKKT122/16E
	GKKT122/18E
GKKT132	GKKT132/08E	137	800-1800	4000	80	1.00	1.6	150	125	0,19
	GKKT132/12E
	GKKT132/14E
	GKKT132/16E
	GKKT132/18E
GKKT132H4	GKKT 132/20E H4	128	2000-2200	3800	72	1.10	2.0	150	125	0,18
	GKKT 132/22E H4
GKKT163	GKKT162/08E	156	800-1800	5000	125	0,85	1.5	150	125	0,18
	GKKT162/12E
	GKKT162/14E
	GKKT162/16E
	GKKT162/18E
GKKT162H4	GKKT 162/20E H4	143	2000-2200	4800	115	0,95	2.0	150	125	0,17
	GKKT162/22E H4
	GKKT 162/20E H4	143	2000-2200	4800	115	0,95	2.0	150	125	0,17
	GKKT 162/22E H4
GKKT172	GKKT172/14E	175	1400-1800	5000	125	0,83	1.3	175	125	0,164
	GKKT172/16E
	GKKT172/18E
GKKT215	GKKT215/16E	215	1600-1800	5700	162,5	0,85	1.2	150	125	0,125
	GKKT215/18E

Semipack 2 tristör modülü

Semipack 3 spesifikasyonu

Seri	Tip	ITAv/lFAV (Tc=85℃)	VRRM/VDRM	ITSM IFSM	Ben	VT(TO)	rT	Teşekkür ederim	Tvj max	Rthj-c) (çip başına)
		A	V	A	kA².s	V	ay	μs	℃	℃/W
YARI PAKET 3
GKKT250	GKKT250/08E	250	800-1800	8000	405	0,93	0,45	150	130	0,15
	GKKT250/12E
	GKKT250/14E
	GKKT250/16E
	GKKT250/18E
GKKT273	GKKT273/12E	273	1200-1800	8000	320	0,90	0,92	150	130	0,108
	GKKT273/16E
	GKKT273/18E
GKKT280H4	GKKT 280/20E H4	252	2000-2200	7500	281	0,90	0,75	150	125	0,116
	GKKT 280/22E H4
GKKT323	GKKT323/12E	320	1200-1800	8200	336	0,81	0,85	150	130	0,095
	GKKT323/16E
	GKKT323/18E
GKKT330	GKKT330/08E	305	800-1800	8000	320	0,80	0,60	150	130	0,116
	GKKT330/12E
	GKKT330/16E
	GKKT330/18E

Semipack 3 semikron tristör modülü

Semipack 5 spesifikasyonu

Seri	Tip	ITAv/lFAV (Tc=85℃)	VRRM/VDRM	ITSM IFSM	Ben	VT(TO)	rT	Teşekkür ederim	Tvj max	Rthj-c) (çip başına)
		A	V	A	kA².s	V	ay	μs	℃	℃/W
YARI PAKET 5
GKKT460	GKKT460/16E	460	1600-2200	15500	1200	0,88	0,45	200	130	0,074
	GKKT 460/22E H4
GKKT570	GKKT570/12E	570	1200-1800	15500	1200	0,78	0,32	200	135	0,072
	GKKT570/16E
	GKKT570/18E

Semipack 5 boyutları
